Sistemi di montaggio per tetti piani di facile installazione: Dome V

I sistemi S-Dome V e D-Dome V rappresentano la nuova generazione di sistemi di montaggio per tetti piani. Essi racchiudono tutto il know-how K2 Systems acquisito in questo ultimo anno, oltre a diverse ottimizzazioni e migliorie.

Il sistema D-Dome V 10° è a doppia esposizione, mentre gli S-Dome V 10° e 15° a singola esposizione. Questi sistemi possono essere installati su tutti i tetti piani con inclinazione minore o uguale a 5° e dotati di copertura bituminosa o guaina impermeabilizzante, cemento, ghiaia o tetto giardino.

  • Sistema con zavorra e componenti ottimizzati grazie al miglior coefficiente di attrito del nuovo tappetino protettivo, il cosiddetto “Mat V”
  • Installazione più veloce grazie all’assemblaggio simultaneo dei moduli e del sistema di montaggio e al minor numero di connessioni con vite
  • Minori costi logistici grazie a un minor volume di trasporto
  • Installazione semplice e veloce
  • Progettazione con il software online K2 Base gratuito in soli cinque passaggi

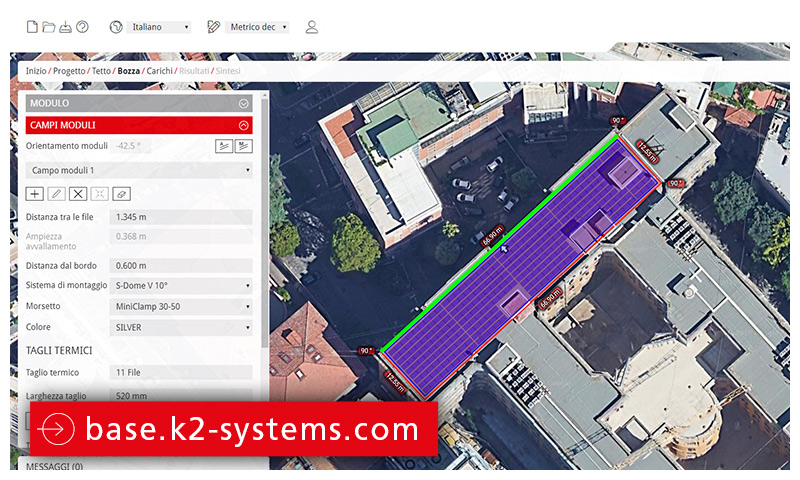

Facile pianificazione con K2 Base in soli cinque passaggi

I tre sistemi per tetti piani possono essere progettati con l’aiuto del nostro software online gratuito K2 Base, che offre tra l’altro analisi statiche, piani dettagliati di assemblaggio e di zavorramento, oltre a una lista materiale completa.

Registratevi subito per iniziare la pianificazione dei vostri prossimi progetti al link: https://base.k2-systems.com/

Novità: miglioramenti a partire da agosto 2019

Grazie a numerose innovative ottimizzazioni, i tre sistemi di montaggio presentano ora lo stesso Peak così come cinque ulteriori componenti in comune, come il Mat V flessibile o il morsetto per moduli universale MiniClamp. I sistemi ottimizzati sono disponibili a partire da agosto 2019.

«I numerosi componenti comuni consentono un significativo risparmio di tempo, un’installazione ancora più semplice e minori costi di stoccaggio» afferma Claudia Vannoni, Sales Manager Italy presso K2 Systems.

Mat V

  • Tappetino flessibile Mat V realizzato in EPDM – solo 1 lato e 1 variante (non è necessaria la lamina in alluminio)
  • Assorbe e compensa qualsiasi dilatazione
  • Coefficiente di attrito migliorato che riduce la zavorra

Elevazione di Dome V

  • Geometria e collegamenti innovativi per agevolare le dilatazioni
  • Collegamento a vite singola e modulo ad avvitamento rapido per SD con fissaggio tramite morsetto moduli
  • Ridotto volume di trasporto

Profilo

  • Il portazavorre integrato elimina quasi totalmente la necessità di avere componenti aggiuntivi
  • Profili corti aiutano a compensare le imperfezioni del tetto

Morsetti moduli universali: MiniClamp MC/EC

  • Range di fissaggio 30 - 50 mm
  • Compatibili anche con i sistemi S-Rock e MiniRail
  • Opzionale: possibilità di collegamento equipotenziale con TerraGrif

K2 Systems dà massima priorità al servizio

Nel sito K2 Systems trovate tutta la documentazione informativa, come le schede tecniche, le istruzioni di montaggio, oltre a pratici video per l’assemblaggio – il tutto disponibile gratuitamente per il download.

S-Dome V 10°

S-Dome V 15°

  • Scheda prodotto (EN)
  • Manuale per l’assemblaggio (EN)

D-Dome V 10°

Referenze dei sistemi S-Dome V e D-Dome V in tutto il mondo

I sistemi di montaggio S-Dome e D-Dome V si installano sui tetti piani in soli pochi passaggi una volta che l’installatore ha progettato l’impianto fotovoltaico in K2 Base e l’ha ordinato presso i suoi distributori.

,

K2: sistemi di montaggio per tetti piani

K2 Systems

Questi sistemi sono adatti a fondi di diverso tipo, quali bitume, calcestruzzo, lamine, tetti verdi, lamiera grecata o ghiaia. I sostegni possono essere monolaterali e bilaterali, l’angolo di inclinazione può variare tra i 10° e 45°. Le soluzioni disponibili sono le seguenti:

Nuova “Generazione V”:

  • S-Dome V 10°
  • S-Dome V 15°
  • D-Dome V 10°

Sistemi “classici”:

  • D-Dome 10°
  • S-Dome 10°
  • Sistema Triangle/MultiAngle

Le strutture di montaggio K2 systems per i tetti piani, offrono una gamma completa di prodotti che si adattano a qualsiasi tipo di soluzione.

Gamma D-Dome V & S-Dome V

La gamma di sistemi di montaggio Dome V per tetti piani è stata pensata per ottimizzare il lavoro e rendere più semplice l’installazione dei moduli sul tetto con un numero ridotto di componenti e massima affidabilità.

D-Dome V 10°: soluzione di supporto a doppia esposizione
S-Dome V 10°: soluzione di sviluppo a singola esposizione
S-Dome V 15°: soluzione di sviluppo a singola esposizione

Per maggiori info: CLICCA QUI

Entrambe queste soluzioni fanno parte della nuova “Generazione V” che vede tra i componenti più interessanti il tappetino protettivo flessibile “Mat V” fatto di EPDM, che grazie alla sua elasticità è in grado di assorbire i movimenti della struttura bilanciandoli perfettamente, il tappetino in questo modo ha un coefficiente di attrito più elevato, quindi il sistema richiede zavorre più leggere. Tanto che lo stesso profilo di base può essere utilizzato come porta zavorra, in questo modo non servono altri componenti aggiuntivi.

Il morsetto universale utilizzabile è il MiniClamp che si adatta a cornici di altezza da 30 a 50mm, semplice.

Video tutorial e informazioni nella PlayList:

Le soluzioni classiche sono:

D-Dome 10°

Soluzione di supporto a doppia esposizione. Sistema che ottimizza lo sfruttamento delle superfici e la distribuzione dei carichi, pensato per tetti con possibilità di zavorramento limitate.
Per maggiori info: CLICCA QUI

S-Dome 10°

Soluzione di sviluppo a singola esposizione. Sistema per tetti complessi con possibilità di zavorramento ridotto.
Per maggiori info: CLICCA QUI

Sistema Triangle/MultiAngle 10-45°

Supporto adatto a tutti i tipi di tetto piani, regolabile 10-45° a singola esposizione. Si utilizza maggiormente per strutture speciali in quanto i triangoli consentono una certa flessibilità per realizzare il fissaggio e la struttura di sostegno.
Per maggiori info: CLICCA QUI

Garanzia

Garanzia 12 anni su tutti i componenti dei sistemi K2.

Statistica carichi

I sistemi di montaggio soddisfano i criteri di calcolo in conformità agli Eurocodici 1 e 9.
