Steca: Xtender

Steca

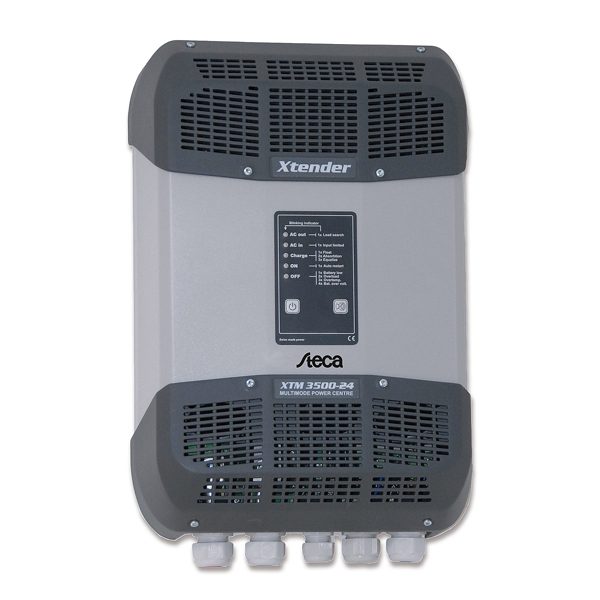

All Steca Xtender inverter combined in one machine a very precise inverter and alternating functions as a charger, switching function and support of external sources (power boost).

The basic functions of the combined Steca.

The various functions can be combined so that they can perform complex functions with backup systems or as uninterruptible power supplies (UPS).

You can also paralleling up to 3 inverters and form three-phase systems with up to 9 cars in the same system.

Documentazione

Pure sine wave inverters of Steca Xtender are regulated by a signal processor (DSP) are machines with lots of features, feature multifunction contacts (optional XTS ARM-02 for XTS series) that can be switched depending on many events as network availability, battery voltage, fault message, etc., but can also be programmed on a timer or activated at specific times.

Also through these contacts you can arm / disarm users or start a backup generator.

Another very important feature of these machines is the Smart Boost with which it is possible to increase the power of another source of alternating current or when special loads (inductive, asymmetric, with high inrush current).

Equipped with all the main guards to protect against deep discharge or disconnecting the battery for overvoltage, overtemperature and overload protection, short circuit protection and reverse polarity by internal fuse (except Steca Xtender XTH 3000).

Acoustic alarm at deep discharge or overheating.

In addition to 5 LEDs that indicate the states of Xtenders inverter operation they can be equipped with external display RCC-02 / RCC-03 required in the case of programming of the special functions.

The other option is the temperature sensor BTS-01, the processor to the state of the Steca battery BSP 500/1200.

Via the Steca X-Connect can be connected easily in three phase 3 XTH.

Also available are monitoring remotely via GSM and Ethernet.

You can also order special versions to 115 V @ 60 Hz (except XTH 8000-48) and sheet with protective enamel.

Brands

Steca

Dati tecnici

Modello XTS 900-12 XTS 1200-24 XTS 1400-48
Tensione di sistema [V] 12 24 48
Potenza nominale [VA] 500* 650* 750*
Potenza 30 min. [VA] 700* 1000* 1200*
Potenza 5 sec. [VA] 2300 2500 2800
Efficienza massima 93% 93% 93%
Tensione batteria [V]** 9,5 … 17,0 19,0 … 34,0 38,0 … 68,0
Tensione di ingresso AC [V]** 150 … 265
Corrente di carica [A]** 0 … 35 0 … 25 0 … 12
Massima corrente in trasferimento [A] 16
Potenza Smart-Boost 30 min. [VA] 900 1200 1400
Ripartizione della potenza impostabile [A]** 2 … 16
Tensione nominale uscita [V]** 230 +/- 2 %
Frequenza nominale uscita [Hz]** 50 +/- 0,05%
Temperatura ambiente [°C] -20 ° … +55 °
Grado di protezione IP54
Modello XTM 1500-12 XTM 2000-12 XTM 2400-24 XTM 2600-48 XTM 3500-24 XTM 4000-48
Tensione di sistema [V] 12 12 24 48 24 48
Potenza nominale [VA] 1500 2000 2000 2000 3000 3500
Potenza 30 min. [VA] 1500 2000 2400 2600 3500 4000
Potenza 5 sec. [VA] 3400 4800 6000 6500 9000 10500
Efficienza massima 93% 93% 94% 96% 94% 96%
Tensione batteria [V]** 9,5 … 17,0 9,5 … 17,0 19,0 … 34,0 38,0 … 68,0 19,0 … 34,0 38,0 … 68,0
Tensione di ingresso AC [V]** 150 … 265
Corrente di carica [A]** 0 … 70 0 … 100 0 … 55 0 … 30 0 … 90 0 … 50
Massima corrente in trasferimento [A] 50
Potenza Smart-Boost 30 min. [VA] 1500 2000 2400 2600 3500 4000
Ripartizione della potenza impostabile [A]** 1 … 50
Tensione nominale uscita [V]** 230 +/- 2 %
Frequenza nominale uscita [Hz]** 50 +/- 0,05%
Temperatura ambiente [°C] -20 ° … +55 °
Grado di protezione IP20
Modello XTH 3000-12 XTH 5000-24 XTH 6000-48 XTH 8000-48
Tensione di sistema [V] 12 24 48 48
Potenza nominale [VA] 2500 4500 5000 7000
Potenza 30 min. [VA] 3000 5000 6000 8000
Potenza 5 sec. [VA] 7500 12000 15000 21000
Efficienza massima 93% 94% 96% 96%
Tensione batteria [V]** 9,5 … 17,0 19,0 … 34,0 38,0 … 68,0 38,0 … 68,0
Tensione di ingresso AC [V]** 150 … 265
Corrente di carica [A]** 0 … 160 0 … 140 0 … 100 0 … 120
Massima corrente in trasferimento [A] 50
Potenza Smart-Boost 30 min. [VA] 3000 5000 6000 8000
Ripartizione della potenza impostabile [A]** 1 … 50
Tensione nominale uscita [V]** 230 +/- 2 %
Frequenza nominale uscita [Hz]** 50 +/- 0,05%
Temperatura ambiente [°C] -20 ° … +55 °
Grado di protezione IP20

* potenza maggiore tramite ECF-01
** programmabile tramite RCC-02 / RCC-03
